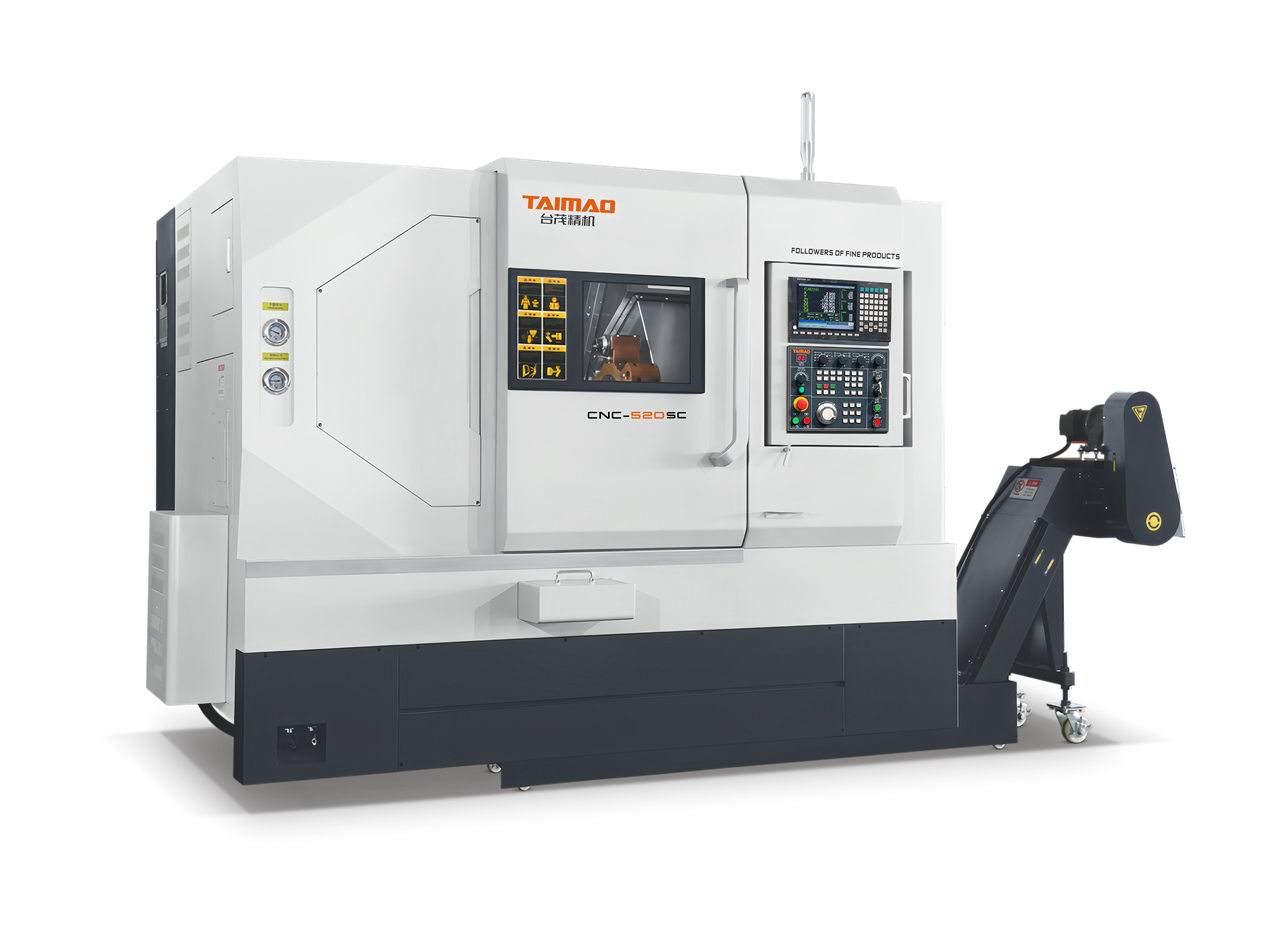

CNC-520SC插補式雙主軸單刀塔車削中心機特點：
▼高剛性、重切削、高穩定性：采用整體鑄造式斜床身，30°斜床身結構，并帶厚重的加強筋設計，最大限度的減少了扭曲和熱變形。
▼高精度、高動態響映：前后均采用高精密滾珠軸承，使主軸獲得高剛性的同時，獲得很高的主軸回轉精度；主軸伺服單元，精度高，保養維修便利。
▼高效率：主軸最高轉速4500rpm/min，快速移動可達30m/min。
▼Y軸與X軸采用非正交結構，通過和X軸插補擬和出虛擬Y軸結構，床身重心更低、結構緊湊，滿足更高的切削剛性和穩定性。
CNC-520SC插補式雙主軸單刀塔車削中心機技術參數：
技 術 參 數 | |||
項目 | 名稱 | 參數 | |
床 身 | 床身、底座優質鑄鐵聯為一體，30°斜床身 | ||
加 工 范 圍 | 床身最大回轉直徑 | ?600 | |
盤類最大加工直徑 | ?300 | ||
過拖板最大加工直徑 | ?300 | ||
棒料最大加工長度 | 520 | ||
最大棒材通孔直徑 | 正：?51 | 副:?45(過卡盤） | |
行 程 進 給 | X軸最大行程 | 300 | |
Z1/Z2軸最大行程 | 590/540 | ||
Y軸最大行程 | ±50(插補) | ||
卡盤間隙 | 0-540 | ||
X/Z1/Z2/Y軸快速移動率 | 30m/min | ||
X/Z1/Z2/Y絲桿直徑/螺距 | 32/10 | ||
X/Z1/Z2/Y直線導軌寬度 | 35 | ||
X軸伺服電機 | 15N.m(帶抱閘) | ||
Z1/Z2軸伺服電機 | 15N.m | ||
Y軸伺服電機 | 11N.m(帶抱閘) | ||
刀塔伺服電機 | 3N.M | ||
動力頭伺服電機 | 18N.m(油冷) | ||
尾座伺服電機 | 15N.m | ||
精 度 | X/Z1/Y軸定位精度 | ±0.003/300mm | |
X/Z1/Y軸重復精度 | ±0.003/300mm | ||
主 軸 | 主軸鼻端型式 | 正：A2-6 | 副：A2-4（150） |
主軸通孔直徑 | 正：?66 | 副：?45 | |
主軸最高轉速 | 4500rpm | 5000rpm | |
主軸伺服電機功率 | 11/15KW | 12KW(電主軸) | |
卡盤/回轉油缸 | 8寸 | 5寸 | |
動力頭 | 90°動力頭 | ER32/5000rpm | |
0°動力頭 | ER32/5000rpm | ||
刀 塔 | 刀塔規格 | BMT55/12工位 | |
刀盤大小 | 330 | ||
刀柄規格 | □25*25 | ||
鏜孔刀桿 | ?40 | ||
其 它 | |||
總電容量 | 40KW | ||
機床凈重 | 約4000KG | ||
機床尺寸（長*寬*高） | 3050*2000*2050 | ||
