4.2×5米高架橋式五軸龍門加工中心

4.2×5米高架橋式五軸龍門加工中心

龍門寬度：4200mm

工作臺尺寸：3000mm×5000mm

工作臺承重：8000kg/㎡

XYZ軸行程：5200/3000/1250（選配1500）mm

主軸規格：HSK-A100

主軸功率：54kw

主軸轉速范圍：2580-10000rpm

更多定梁動柱式龍門加工中心型號、技術參數與配置方案；

請點擊高架橋式龍門加工中心列表頁了解更多該系列機型；

若您想查看其他如定梁式、動柱式、動梁式、高架橋式龍門加工中心機型；

請點擊龍門加工中心設備分類頁，可瀏覽全部機型，選型更高效！

喬那科4.2×5米高架橋式五軸龍門加工中心，采用穩定的橋式整體框架與先進的五軸聯動技術，應用于航空航天、能源重裝、船舶制造、汽車模具以及高精密機械加工等領域。能在復雜曲面、異形零件加工中保持長期穩定的高精度表現。

一、橋式框架，穩固剛性

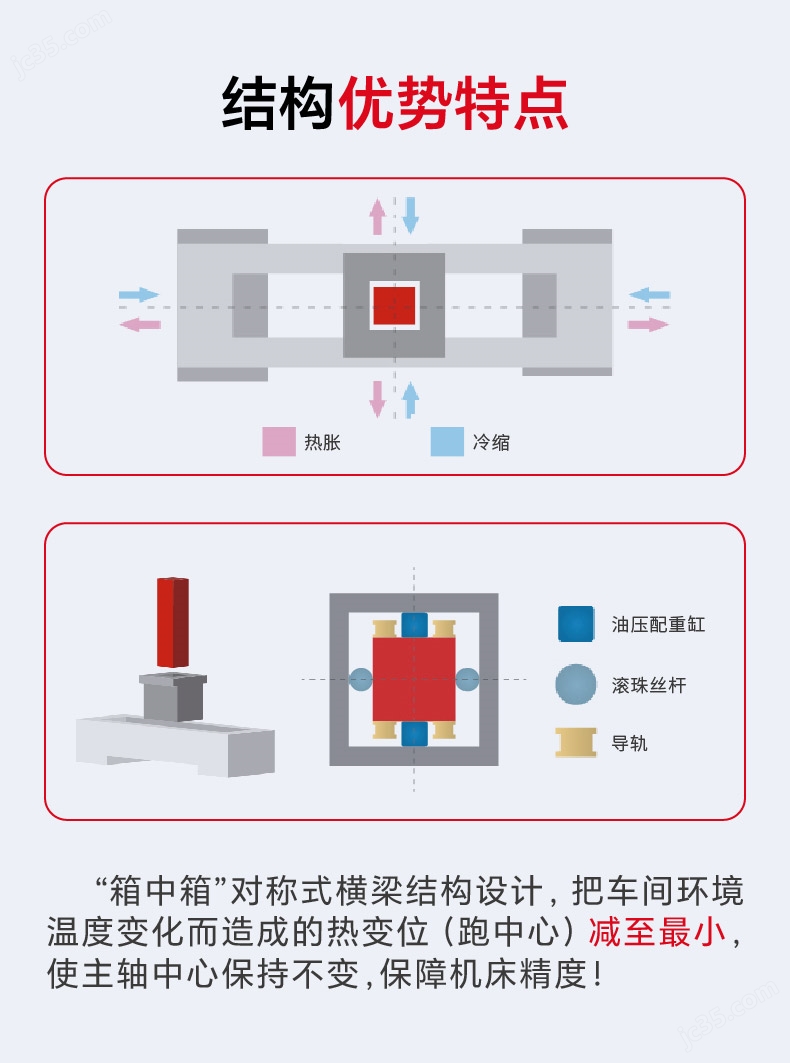

結構亮點：MBU系列采用橋式固定橫梁結構，雙立柱構成封閉框架，具備強大的抗扭抗彎能力。

五軸聯動優勢：通過AC擺頭或回轉工作臺，實現工件一次裝夾五面加工，減少裝夾誤差。

二、主軸系統，動力核心

MBU系列主軸標配德國伊貝格 Mepro 電主軸，可選配德國凱斯勒 KESSLER 主軸，提供強勁動力：

功率充沛：電機功率 54kW，滿足高速和重型切削的雙重需求。

轉速范圍廣：額定轉速 2580 rpm，最高可達 10000 rpm，兼顧高速精加工與大扭矩切削。

熱漂移控制：采用冷卻與熱補償技術，長時間運轉下精度依舊穩定。

三、檢測工序，全面管控

每臺MBU系列機床出廠前都必須通過嚴格檢測，確保五軸加工精度：

激光干涉檢測：驗證各直線軸定位與重復精度。

球桿儀試驗：檢測插補性能與動態圓度精度。

熱穩定性測試：長時間運轉保持熱漂移可控。

切削驗證：通過復雜工件試切，確保整機穩定性能。

所有檢測過程數據均歸檔，確保精度可追溯，客戶可在廠內進行預驗收和樣件試切。

四、應用領域，覆蓋全面

MBU系列橋式五軸龍門加工中心廣泛應用于復雜曲面與高精度零部件加工：

航空航天：鈦合金結構件、葉盤、整體壁板、大型機體框架。

船舶制造：大型螺旋槳、艙體骨架、復雜曲面件。

能源裝備：風電葉輪、燃氣輪機葉片、發電機組關鍵部件。

汽車模具：覆蓋件模具、大型精密成型模具。

精密機械：異形零件、復雜曲面加工件。

五、制造可靠，穩定持久

喬那科在 MBU 系列的研發和制造中秉承“長期穩定、精度可靠"的理念，橋式結構與五軸聯動系統均通過有限元分析與實測驗證。

全過程質量檢測，，專業售后團隊提供及時響應，確?？蛻舢a能穩定。
