目錄:喬那科數控裝備（江蘇）有限公司>>龍門加工中心>>高架橋式龍門加工中心>> MBU35303.5×3米高架橋式五軸龍門加工中心
| 產地 | 國產 | 刀庫類型 | 圓盤式刀庫 |
|---|---|---|---|
| 刀庫容量 | 24把 | 工作臺T型槽 | 28-250 |
| 工作臺尺寸 | 2500×3000mm | 工作臺數量 | 單工作臺 |
| 工作臺最大承重 | 每㎡8000kg | 換刀方式 | 無機械手 |
| 加工材質 | 硬金屬,軟金屬,合金,鋼結構,板材,其他 | 加工用途 | 銑,鉆,攻,鏜,鉸,锪 |
| 界面語言 | 中文 | 類型 | 天車式 |
| 聯動軸數 | 五軸聯動 | 龍門寬度 | 3500mm |
| 售后保修期 | 12個月 | 數控系統 | 可選配,西門子/SIEMENS,海德漢/HEIDENHAIN |
| 外形尺寸（長×寬×高） | 6800×6800×6000mm | 銷售區域 | 全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
| 主軸電機功率 | 54kW | 主軸轉速 | 2580-10000r/min |
| 主軸錐孔 | HSKA-100 | 最大行程 | X軸:3200mm,Y軸:2500mm,Z軸:1250/1500mm |
3.5×3米高架橋式五軸龍門加工中心
龍門寬度：3500mm
工作臺尺寸：2500mm×3000mm
工作臺承重：8000kg/㎡
XYZ軸行程：3200/2500/1250（選配1500）mm
主軸規格：HSK-A100
主軸功率：54kw
快移速度：40/40/40m/min
切削速度：30mm/min
主軸轉速范圍：2580-10000rpm
更多高架橋式五軸龍門加工中心型號、技術參數與配置方案；
請點擊高架橋式龍門加工中心列表頁了解更多該系列機型；
若您想查看其他如定梁式、動柱式、動梁式、高架橋式龍門加工中心機型；
請點擊龍門加工中心設備分類頁，可瀏覽全部機型，選型更高效！
喬那科3.5×3米高架橋式五軸龍門加工中心，采用橋式整體框架結構，配合五軸聯動控制，專門面向航空航天、船舶重工、能源裝備、汽車模具以及精密機械等領域的復雜零件加工。該機型結構剛性穩定，適合重切削和高精度曲面加工，是復雜多工序零部件的理想選擇。
一、橋式結構，穩固支撐

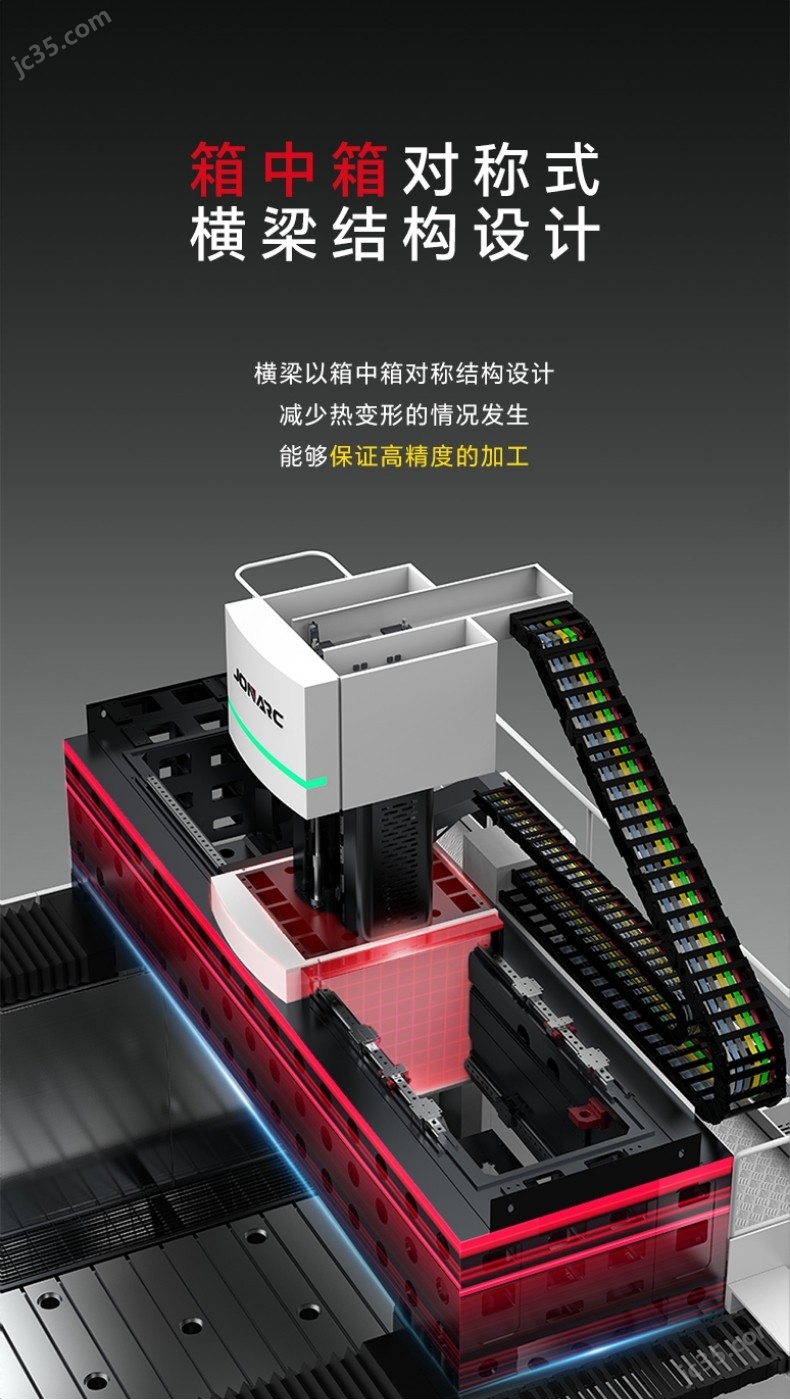

結構優勢：MBU系列機床采用橋式封閉框架結構，橫梁固定不動，由雙立柱穩定支撐，抗扭剛性和抗彎強度顯著優于傳統動梁或動柱形式。
五軸聯動特性：可搭載AC擺頭或回轉工作臺，實現復雜零件一次裝夾完成五面加工。
橋式結構與五軸聯動的結合，使該系列在精密曲面零部件加工中擁有顯著優勢。
二、主軸系統，強勁驅動
MBU系列主軸系統標配德國伊貝格 Mepro 電主軸，可選配德國凱斯勒 KESSLER 主軸，兼顧高速與重切削需求：
大功率輸出：電機功率 54kW，為高速精加工和重型切削提供充足驅動。
寬轉速范圍：額定轉速 2580 rpm，最高可達 10000 rpm，既能勝任高速切削，也能滿足大扭矩工況。
熱穩定控制：主軸采用先進冷卻與溫度補償系統，有效抑制熱漂移，保障長時間運轉精度。
三、檢測工序，精度保障
MBU系列機床在出廠前必須通過嚴格檢測，確保高精度五軸加工能力：
激光干涉檢測：保證X/Y/Z軸定位與重復定位精度。
球桿儀測試：檢驗插補精度與動態圓度。
熱穩定性測試：長時間高速運行下，熱漂移保持在可控范圍內。
切削性能驗證：進行復雜曲面與重切削試切，確認整機穩定性。
所有檢測結果均由質量部門存檔，實現全流程可追溯。
四、應用場景，行業廣泛
MBU系列橋式五軸龍門加工中心廣泛應用于對精度和復雜度要求高的行業：
航空航天：整體壁板、鈦合金梁件、葉盤與大型機體零部件。
船舶制造：大型螺旋槳、復雜艙體與骨架件。
能源裝備：燃氣輪機葉片、風電葉輪、發電機組核心部件。
汽車模具：大型覆蓋件模具、精密成型模具。
五、制造可靠，穩定長久
喬那科在 MBU 系列機床制造中貫徹“穩定可靠、精度長久"的理念，橋式結構和五軸擺頭均經過有限元分析及工況模擬驗證。
檢測標準嚴格執行，檢測數據可追溯。配備快速反應服務團隊，提供高效支持。
