4.3×8米定梁動柱式龍門加工中心

4.3×8米定梁動柱式龍門加工中心

龍門寬度：4300mm

工作臺尺寸：3200mm×8000mm

工作臺承重：15000kg/㎡

XYZ軸行程：8500/4800/1500mm

主軸規格：BT50

主軸功率：30kw（可選配37kw）

快移速度：10/10/8mmin

切削速度：1-6000mm/min

主軸轉速范圍：20-4500rpm

更多定梁動柱式龍門加工中心型號、技術參數與配置方案；

請點擊定梁動柱式龍門加工中心列表頁了解更多該系列機型；

若您想查看其他如定梁式、動柱式、動梁式、高架橋式龍門加工中心機型；

請點擊龍門加工中心設備分類頁，可瀏覽全部機型，選型更高效！

喬那科4.3×8米定梁動柱式龍門加工中心，門寬4.3米，是中大型模具和軌道交通裝備加工的高剛性機型。動柱結構使設備在大尺寸加工時仍能保持結構對稱與切削穩定。

一、結構厚重，精度堅實

采用定梁動柱結構，立柱雙驅動同步移動，確保大行程運行時受力平衡。底座、立柱與橫梁均為高強度鑄鐵，經消失模鑄造與多重時效處理，內部應力得到釋放。

滑枕為全包方滑枕結構，抗扭剛性強，結合滾柱線軌導向系統，運動平順、精度穩定。

二、主軸系統，穩定高扭矩

主軸系統采用直聯 + BF減速箱結構，傳動效率高、振動小。

低速段扭矩輸出強勁，適合重切削加工；高速段運轉平穩，兼顧精加工。

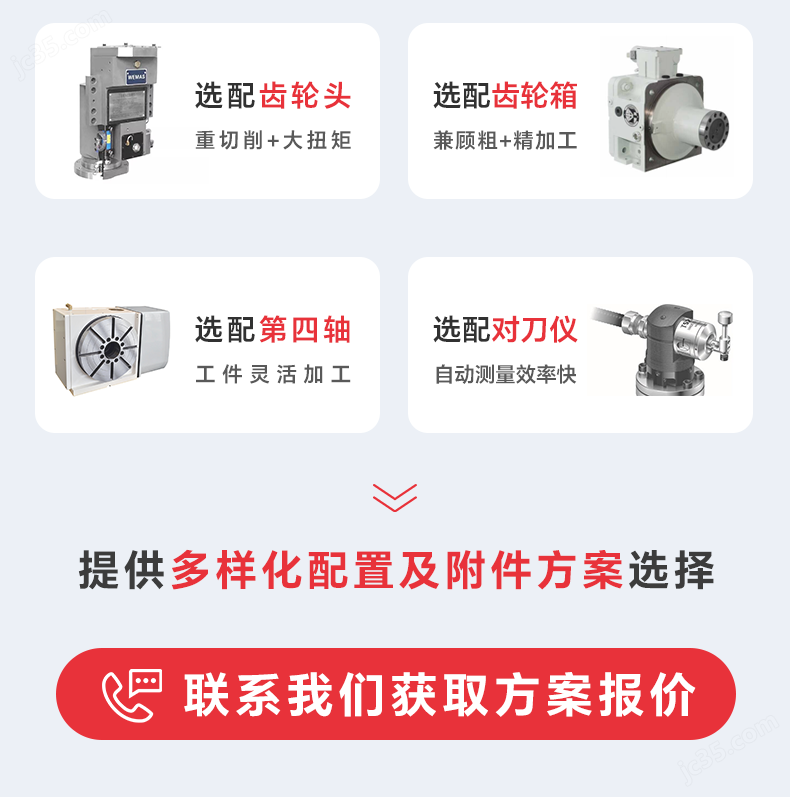

可選齒輪頭、中心出水及自動銑頭拓展，適應多樣化工況。

三、檢測流程，精度可追溯

每臺設備出廠前均通過激光干涉、球桿、幾何精度、主軸動平衡、試切五項檢測。

檢測數據歸檔可追溯，客戶可全程參與驗收環節，保障整機交付精度。

四、應用行業，多元適配

適用于軌道交通、能源裝備、船舶制造、模具加工等行業。

支持非標行程與主軸功率定制，刀庫可選圓盤式或鏈?zhǔn)浇Y(jié)構。

五、穩定制造，品質保障

GMD43系列以扎實結構與嚴控工藝著稱，適合重負載與長時間連續加工。

憑借喬那科高標準制造與檢測體系，該機型長期運行精度可保持穩定。
