目錄:喬那科數控裝備（江蘇）有限公司>>龍門加工中心>>定梁動柱式龍門加工中心>> GMD351203.5×12米定梁動柱式龍門加工中心
| 產地 | 國產 | 刀庫類型 | 圓盤式刀庫 |
|---|---|---|---|
| 刀庫容量 | 24把 | 工作臺T型槽 | 28-250 |
| 工作臺尺寸 | 2500×12000mm | 工作臺數量 | 單工作臺 |
| 工作臺最大承重 | 每㎡15000kg | 換刀方式 | 無機械手 |
| 加工材質 | 硬金屬,軟金屬,合金,鋼結構,板材,其他 | 加工用途 | 銑,鉆,攻,鏜,鉸,锪 |
| 界面語言 | 中文 | 類型 | 定梁式 |
| 聯動軸數 | 三軸聯動 | 龍門寬度 | 3500mm |

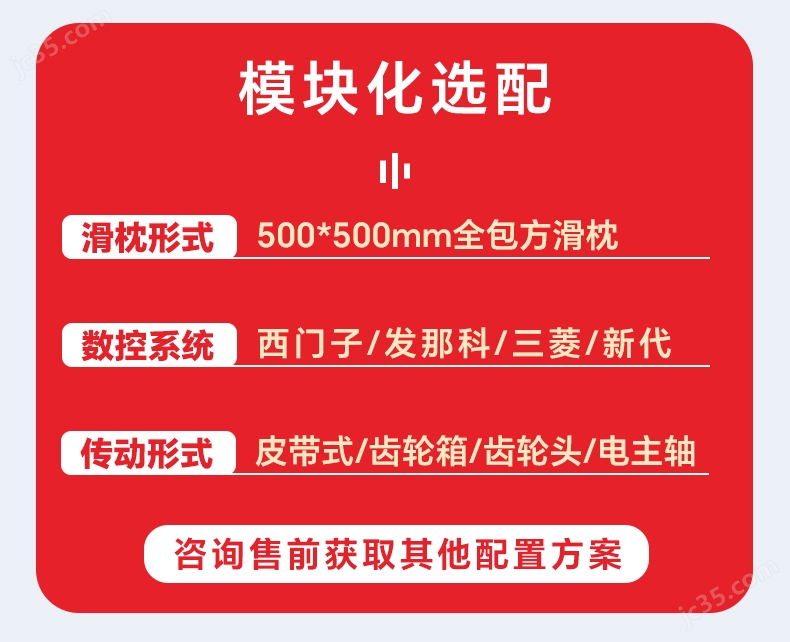

| 售后保修期 | 12個月 | 數控系統 | 可選配,西門子/SIEMENS,發那科/FANUC |
| 外形尺寸（長×寬×高） | 20500×6600×6900mm | 銷售區域 | 全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
| 主軸電機功率 | 30/37kW | 主軸轉速 | 20-4500r/min |
| 主軸錐孔 | BT50 | 最大行程 | X軸:12500mm,Y軸:4400mm,Z軸:1500mm |

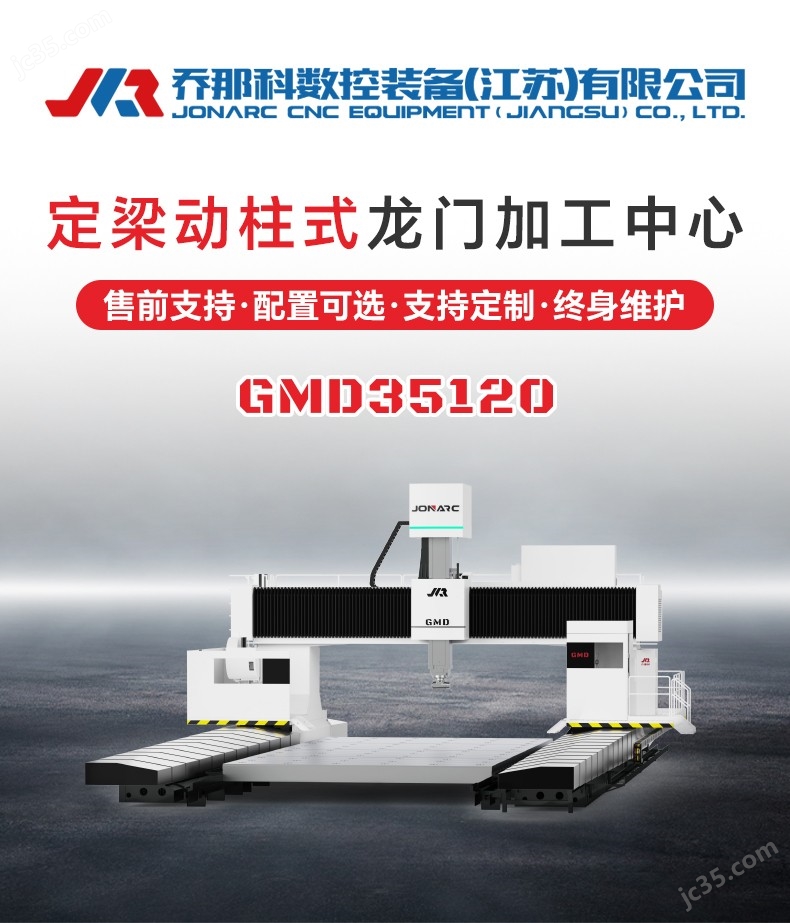

3.5×12米定梁動柱式龍門加工中心

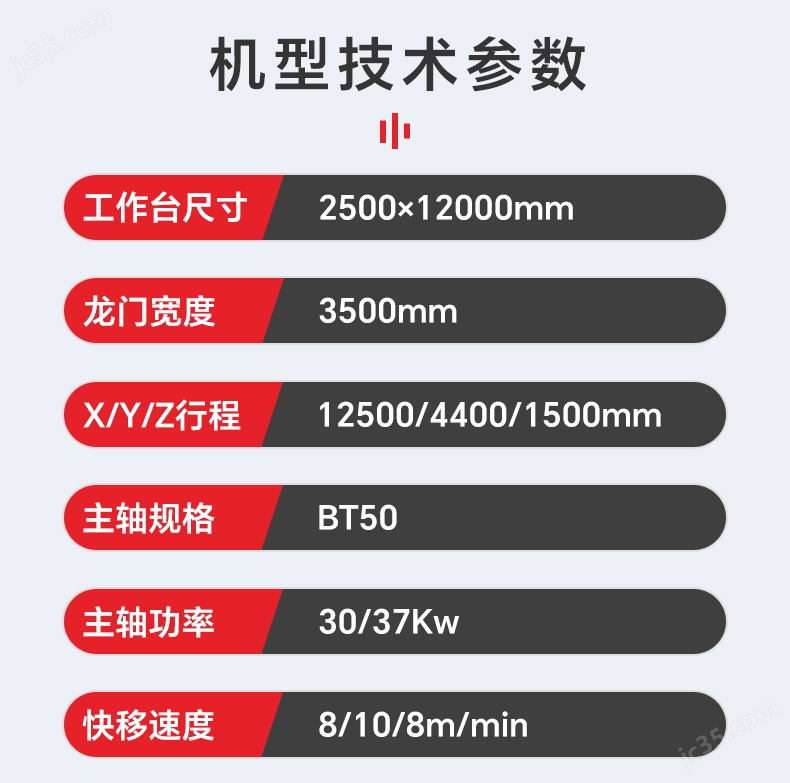

龍門寬度：3500mm
工作臺尺寸：2500mm×12000mm
工作臺承重：15000kg/㎡
XYZ軸行程：12500/4400/1500mm
主軸規格：BT50
主軸功率：30kw（可選配37kw）
快移速度：8/10/8mmin
切削速度：1-6000mm/min
主軸轉速范圍：20-4500rpm
更多定梁動柱式龍門加工中心型號、技術參數與配置方案；
請點擊定梁動柱式龍門加工中心列表頁了解更多該系列機型；
若您想查看其他如定梁式、動柱式、動梁式、高架橋式龍門加工中心機型；
請點擊龍門加工中心設備分類頁，可瀏覽全部機型，選型更高效！
喬那科3.5×12米定梁動柱式龍門加工中心，采用龍門框架移動與固定工作臺式結構設計，機床具有占地面積小、承載能力強，加工范圍廣等特點。龍門寬度3.5米，適用于超長、超大工件的精密加工，是能源裝備、軌道交通、船舶制造、航空航天等行業的理想選擇。
一、結構穩固，支撐大行程
GMD系列采用定梁、工作臺固定、雙立柱橫梁移動的結構形式。相比傳統機型，動柱式結構在超大工件加工中展現出更強的穩定性和承載力。
立柱與橫梁均采用大截面高強度鑄件，經兩次回火與應力消除處理，有效避免長時間加工產生的變形。
雙立柱驅動設計保證橫梁在大跨度運行時依舊保持平穩，確保整機剛性與精度的一致性。
二、主軸系統 ，高扭矩直聯驅動
標配直聯 + BF減速箱結構主軸系統，兼顧高扭矩與低熱漂移特性。
BF減速箱在低速段提供強大扭矩，滿足鋼、鑄鐵、模具結構件等工況的重切削需求；在高速段運行平穩，實現高效精加工。

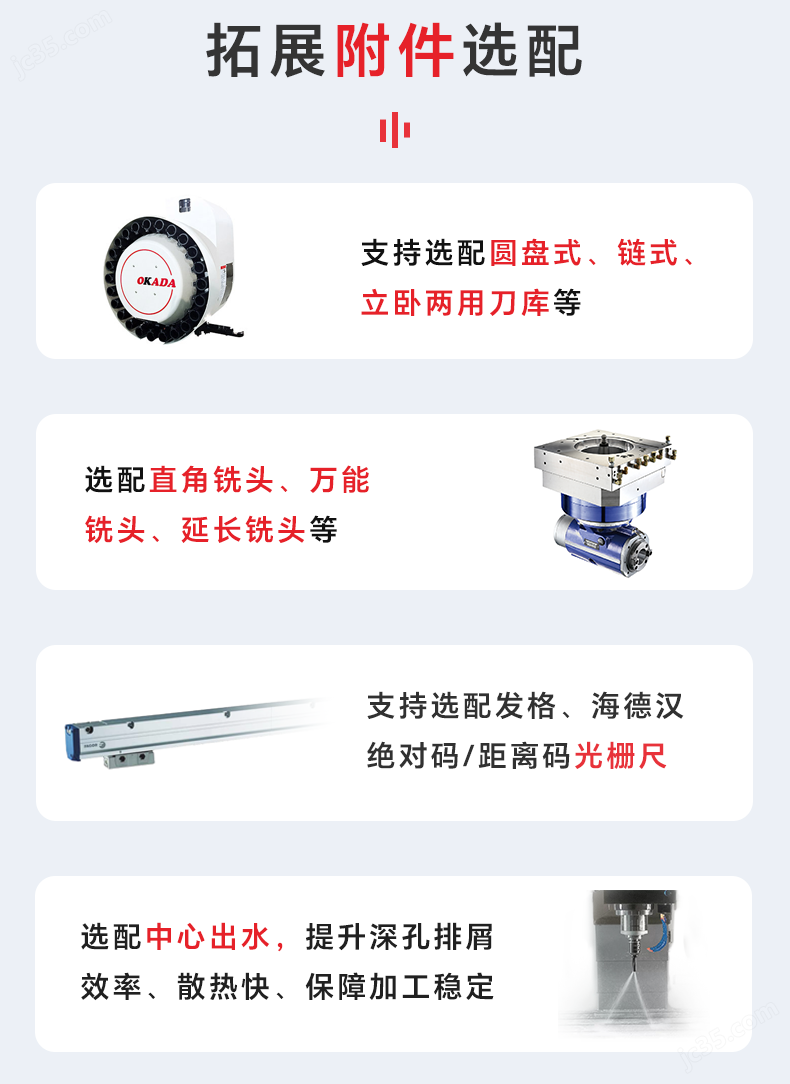

可選二段減速箱、齒輪頭、中心出水系統，支持延伸頭或自動銑頭等附件擴展。
三、全流程檢測，精度可追溯
每一臺GMD系列機床在出廠前均要經歷幾何精度檢測、球桿儀測試、主軸動平衡驗證以及長效負載試切。
喬那科的檢測流程不僅覆蓋靜態指標，更注重動態加工表現，確保客戶拿到設備即可開機投產。
所有檢測數據統一歸檔，實現全程追溯，客戶可在廠內進行預驗收打樣，直觀驗證加工效果。
四、應用場景，覆蓋廣泛
憑借大行程、大跨度的優勢，GMD系列定梁動柱式龍門加工中心廣泛應用于：
軌道交通：車體骨架、轉向架加工
船舶制造：大型骨架件、甲板結構件
能源裝備：風電機艙、大型支撐結構件
航空航天：長結構件、復雜框架件
模具加工：大型沖壓模具、汽車覆蓋件模具
針對不同場景，喬那科提供行程定制、主軸配置擴展、刀庫與附件銑頭選配，幫助客戶打造專屬加工解決方案。
五、長期伙伴，穩定可靠
喬那科始終堅持“穩定可靠、精度長久"的制造理念。GMD系列不僅是一款設備，更是客戶在大尺寸工件加工中的長期伙伴。
憑借強大的結構剛性和長行程控制能力以及全流程檢測標準，GMD系列在動柱式龍門加工中心市場中贏得了客戶的廣泛信賴。
