產品簡介
| 產地 | 國產 | 刀庫類型 | 可選配,斗笠式刀庫,圓盤式刀庫,傘型刀庫 |
|---|---|---|---|
| 刀庫容量 | 16把 | 定位精度 | X軸:0.008mm,Y軸:0.008mm,Z軸:0.008mm |
| 換刀方式 | 機械手換刀 | 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 界面語言 | 中文,英文 | 聯動軸數 | 五軸聯動 |
| 售后保修期 | 12個月 | 數控系統 | 可選配,西門子/SIEMENS |
| 銷售區域 | 全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 | 重復定位精度 | X軸:0.004mm,Y軸:0.004mm,Z軸:0.004mm |
| 軸數 | 五軸 | 主軸電機功率 | 24kW |
| 主軸轉速 | 12000 rpmr/min | 主軸錐孔 | HSK-A63 |
| 最大行程 | X軸:500mm,Y軸:±150mm,Z軸:310mm |
產品介紹

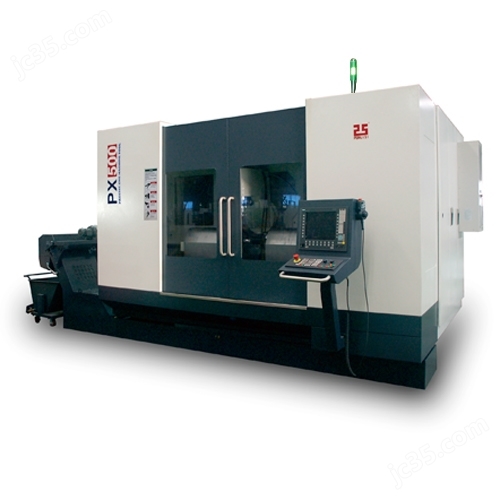

PX500五軸聯動葉片加工中心是成都煜鼎特種加工技術有限公司在吸收當今五軸聯動葉片加工中心先進技術的基礎上，五軸軸系分布和B軸無間隙擺動機構，并糅合多項技術和自主發明技術，針對現代航空發動機和重型燃氣輪機的壓氣機葉片高效精密加工的要求，采用現代設計制造技術，自主研發的新一代高性能五軸葉片加工中心。
PX500五軸聯動葉片加工中心是針對中小等規格的壓氣機葉片進行高效精密數控加工的設備，總體布局采用目前先進的3+2軸系分布結構，實現每個軸系的運動的均勻性，從而獲得各軸的動態響應特和匹配性。配置的無間隙B軸擺動機構和無間隙滾子蝸輪傳動A軸轉臺，消除影響五軸機床性能和精度的回轉間隙。機床采用高抗震性低應力的優質米漢納鑄鐵整體澆鑄的床身和各移動支撐零部件，為整機提供堅實的基礎，具有強度和剛性。整機采用先進的三維CAD軟件全過程數字化優化設計和分析，合理的布筋，極大地減小了移動部件的重量，為機床各軸的高速移動創造了條件，使得機床具備了動態響應特性。機床的主軸采用當今大功率高扭矩電主軸結構，可達12000rpm轉速的高精度主軸提供源源不斷的切削動力，讓高速精密加工成為可能。同時在結構設計上應用了多項技術，如A軸同步夾緊雙驅技術的應用，顯著提高了復雜薄壁葉片的輪廓精度和表面粗糙度；Z軸同步雙驅技術的應用實現了更高的動態響應和保對葉片可靠的斷電保護；三向的傳動絲桿均采用兩端固定預拉伸結構，提高了傳動的精度和傳動的剛性；三向重載全閉環磁柵滾柱型直線滾動導軌副和AB軸全閉環圓光柵配置，提高了機床的快速響應特性和剛性以及加工的精度。
標準配置
SIEMENS 840 Dsl數控系統、全閉環圓光柵、刀庫、主軸中心出水、排屑器、電柜空調、加工照明燈、三色警示燈、切削吹氣系統、加工用切削液系統、自動潤滑系統、手搖脈沖發生器、手動吹氣、全封閉防護罩、水平調整螺栓及墊鐵。
選項功能
刀具測頭、工件測頭、全閉環光柵、穩壓電源、手動水槍、油霧收集器、主軸大功率/大扭矩。
