MSIY-3316 外徑 33mm 排刀機精密電主軸

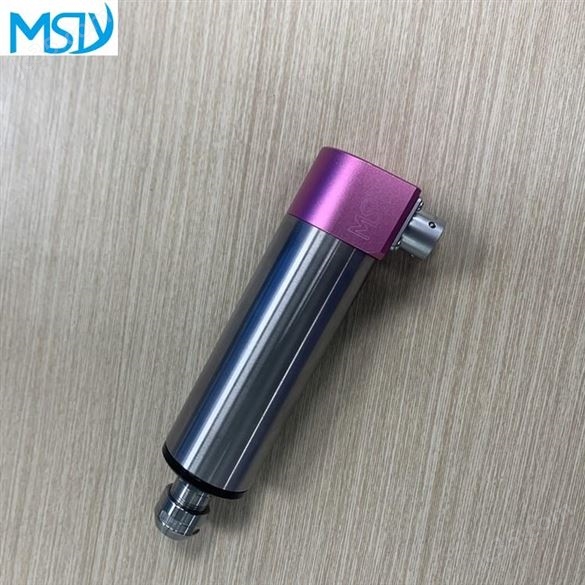

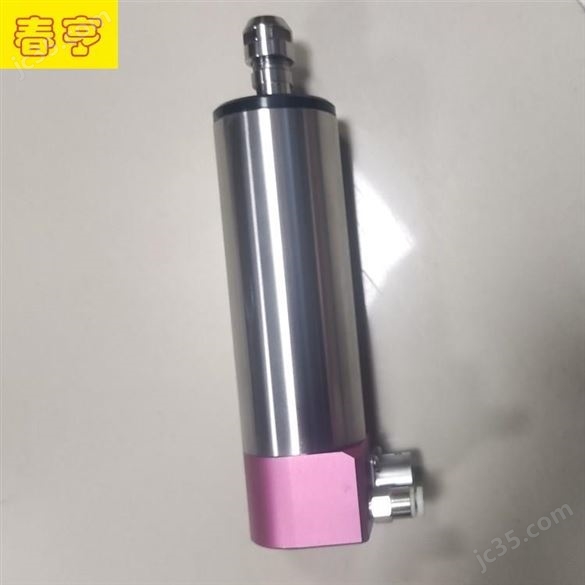

MSIY-3316 外徑 33mm 排刀機精密電主軸 是一款專為排刀機、走心機等小型數控設備定制的大力矩、高精度、緊湊型一體式無刷電主軸。外徑僅33mm，適配標準刀座安裝，以28N?cm 大扭矩與3μm 超高精度，輕松實現不銹鋼、鈦合金等硬質材料的高效鉆、銑、磨、去毛刺加工，是精密零件自動化產線升級的核心動力部件。

核心參數

型號：MSIY-3316

外徑：φ33mm

轉速范圍：1000–16000rpm（無級可調）

輸出功率：200W

額定扭矩：28N·cm

跳動精度：≤3μm

夾持范圍：1.0–7.0mm（ER8/ER11 夾頭）

電機類型：一體式無刷電機

冷卻方式：氣冷

防護等級：IP64

重量：0.5kg

適配控制器：E30-B80

安裝方式：直裝排刀機 / 走心機刀座

產品優勢

? 小體積大扭矩，強悍切削力

外徑33mm緊湊設計，輕松裝入排刀機狹小刀位

28N?cm 大扭矩輸出，遠超同尺寸主軸，可穩定切削不銹鋼、鈦合金、模具鋼等硬質材料

電機與軸承分離結構，抗震性強、穩定性高，重切削不抖刀

? 微米級精度，高光潔度

主軸徑向跳動 **≤3μm**，確保孔位精準、尺寸一致

高轉速穩定輸出，加工表面Ra≤0.8μm，省去二次拋光

適配精密鉆孔、微細銑削、深孔加工、去毛刺等高精度工序

? 即裝即用，適配排刀機 / 走心機

標準33mm外徑，直接替換原有刀座，無需改機

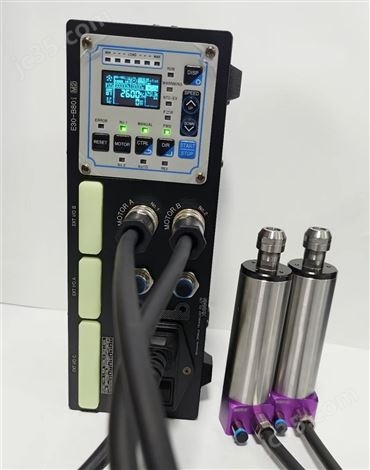

支持一拖二、一拖四多軸聯動，減少換刀時間，效率提升 50%+

兼容津上、斯大、碩方、西鐵城等主流走心機 / 排刀機

? 高可靠長壽命，24 小時連續運行

進口精密軸承 + 無刷電機，無碳刷磨損、免維護

IP64 防水防塵，適應切削液、粉塵惡劣環境

氣冷散熱，連續工作溫升低，壽命長、返修率極低

應用場景

精密五金：不銹鋼軸、銅鋁件、鈦合金零件鉆銑 / 去毛刺

汽車零部件：傳感器殼體、精密軸、小齒輪端面加工

醫療器材：骨釘、植入件、微創器械微細加工

3C 電子：手機中框、攝像頭圈、精密結構件高光切削

模具 / 鐘表：小模具型腔、表殼內孔、鑲件精密研磨

安裝與適配

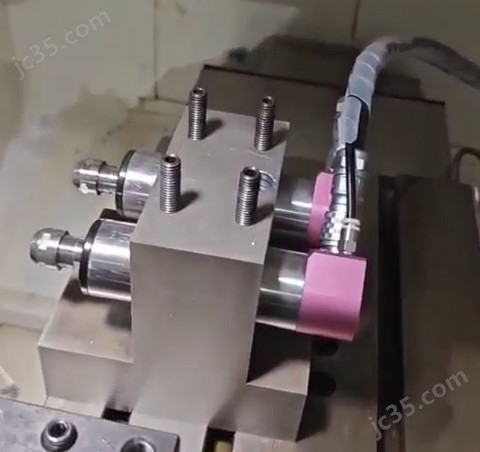

安裝：直接裝入排刀機 / 走心機33mm刀座孔，鎖緊固定

接線：適配 E30-B80 控制器，支持機床 I/O、485 通訊控制

夾頭：標配 ER8，可選 ER11，夾持1–7mm刀具

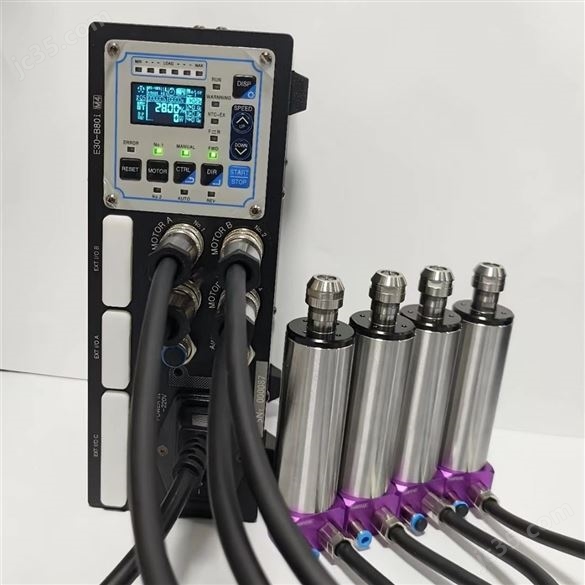

組合：支持一拖二 / 一拖四多軸同步 / 交替加工

為什么選 MSIY-3316電主軸？

排刀機專用：33mm 標準外徑，即裝即用，不改機、不占地

扭矩：同尺寸強扭矩，硬材加工不費力、效率高

精度穩定：3μm 級跳動，批量加工一致性好、廢品率低

耐用省心：無刷電機 + IP64 防護，長期穩定、少維護

高性價比：進口品質、國產價格，設備升級低成本

標準配置

MSIY-3316 主軸本體 ×1

ER8 夾頭（指定規格）×1

E30-B80 控制器 ×1

連接線 ×1

安裝說明書 ×1

適用于：排刀機、走心機、多軸鉆孔機、非標自動化專機

解決：精度不足、效率低、硬材難加工、換刀慢、空間受限
