如何在不損傷刀具的前提下，實現微刀前角、后角等關鍵幾何參數的精準、高效測量呢？
本期《工程師駕到》，我們跟隨WALTER應用工程師周兵，以HELICHECK NANO測量機為核心，一步步演示微刀測量的完整流程，以及HELICHECK NANO如何在納米級范圍內實現可靠、高效的無損測量。
01
微刀測量：從「破壞」到「無損」的技術跨越
在刀具市場競爭日趨激烈的今天，精準控制產品質量已成為脫穎而出的關鍵。尤其對于微刀這類高精度產品，其幾何參數的準確性直接影響加工效果與刀具壽命。以往，行業內測量微刀的方式大多依賴傳統手段，例如截面分析、顯微鏡手動測量等——這最大弊端就是容易導致刀具報廢，測量結果的重復性與準確性也難以保證。

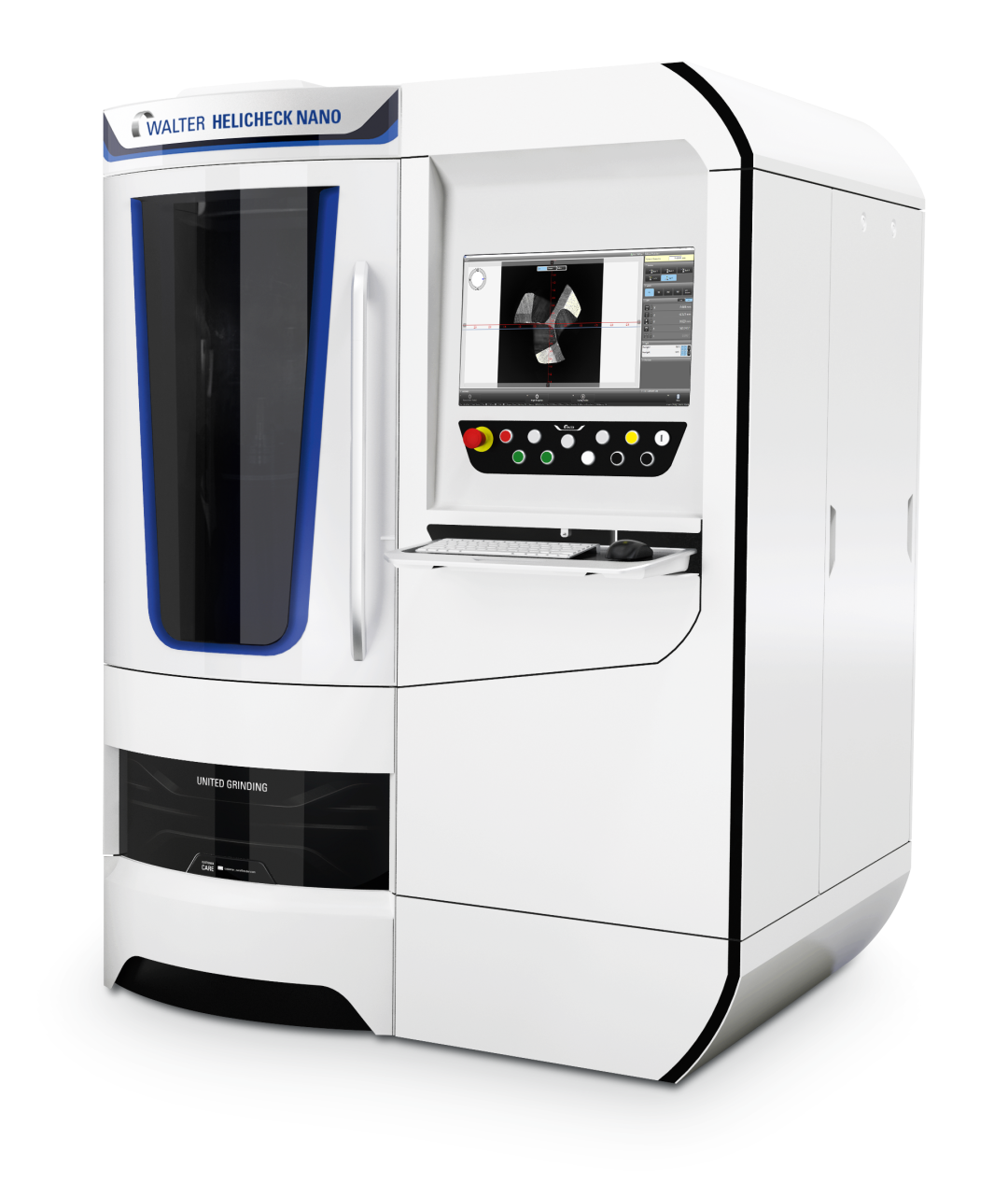

WALTER HELICHECK NANO的出現，正好解決了這一痛點。
它采用非接觸式光學測量技術，搭配高分辨率相機與智能測量軟件，能在不接觸刀具的前提下，精準獲取微刀的幾何尺寸、前角、后角、跳動等關鍵參數，真正實現 “測而不損”。
02
三步上手：NANO測量全流程拆解
步驟一：更換與安裝調試刀柄
NANO測量時使用專用刀柄系統，安裝過程簡單快捷。
工程師提示：
刀柄安裝調試方法與磨床通用，操作簡單快捷，易于上手。校準精度可達2微米以內，為后續測量奠定堅實基礎。
步驟二：建立微刀測量程序
以一支0.2mm圓鼻刀為例，視頻中，工程師周兵現場演示了如何構建測量程序：
工程師提示：
整個過程僅需三步，軟件界面直觀，無需復雜編程，大幅降低操作門檻。
步驟三：執行測量并生成報告
NANO可一次性測量多項參數，包括直徑、R角、跳動、芯厚等常規參數，還可以在不破壞刀具的情況下測量槽前角和周刃后角，這是NANO的強大功能之一。
除此之外，NANO還可以測量微刀的端刃前角和后角。
測量結束后，系統自動生成詳細測量報告，并支持多次測量自動生成CPK報告，為工藝優化與質量控制提供可靠數據支撐。
03
為什么選NANO？
1 不傷刀：非接觸測量，測量后，刀具還能繼續用。
2 精度穩：直徑重復精度1微米，數據可靠。
3 操作快：三步上手，不用專業培訓。
4 報告全：圖文+CPK分析，追溯方便。
尤其適合：
微刀新品試制；
批量質檢；
工藝調試與優化。
總之，微刀雖小，卻見精度。用好工具，才能做好產品。HELICHECK NANO的出現，讓微刀測量進入了“無損快測”的新階段。如果您也在為微刀測量發愁，歡迎文末留言，與我們進一步溝通與交流。
