SVB1470
高剛性高精機型
同級別加工性能和加工范圍選擇
1400/700/700mm
三軸行程
700×1600mm
工作臺面積
6000rpm
最高轉速
24/24/20m/min
快移速度

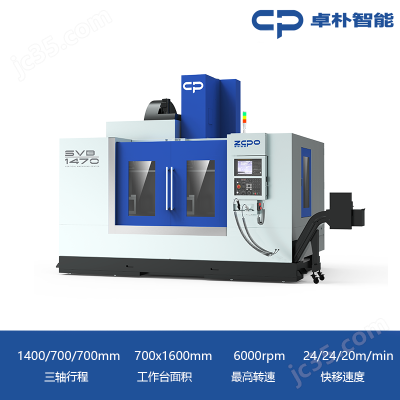

產品外觀
產品亮點
穩定可靠的結構
堅固的密烘鑄造及整體箱式床身，拱形立柱結構提高了機床的基礎剛性。
基礎件經有限元分析后的截面設計，內部合理分布加強筋位置，在同等規格產品中具備更高的承載剛性。
三軸傳動座及尾端支架采用一體式鑄件設計，取消了傳統的分體、墊片調整機構，大幅提升機床三軸傳動的精準性和穩定性。
封閉式主軸箱
主軸箱采用封閉式箱體結構，與立柱導軌接觸尺寸加大，整體輕量化設計。標配短鼻端主軸，提高了機床加工過程的Z向定位準確性和主軸加工穩定
穩定可靠的換刀裝置
SV系列標配圓盤機械手換刀裝置， 實現更高換刀效率，縮短非切削時間
堅固的密烘鑄造及整體箱式床身，拱形立柱結構提高了機床的基礎剛性。
標配全封閉刀倉設計，消除連續加工過程中切削液和鐵屑對刀套的影響，有效提升換刀動作穩定性，降低維護成本，大幅提高生產率。
大容量刀庫一次性裝夾多種刀具，加工工件時無需補刀，大幅節省切削時間。
技術參數
加工范圍
單位
三軸行程
1400/700/700mm
主軸中心至立柱導軌距離
766mm
主軸端面至工作臺面距離
150-850mm
工作臺
單位
工作臺面積
700x1600mm
T型槽
5-18*125mm
工作臺最大承載重量
1100kg
主軸
單位
主軸孔錐度
BT50
主軸功率
15/18.5(廣域)KW
最高轉速
6000(皮帶)rpm
進給
單位
最高進給速度
12000mm/min
快速移動速度
24/24/20m/min
刀庫
單位
刀庫容量
24T
換刀時間
3.5S
精度
單位
定位精度
0.01mm
重復定位精度
0.005mm
外形尺寸
單位
機器尺寸
4850*2955*3320mm
機器重量(約)
10000kg
