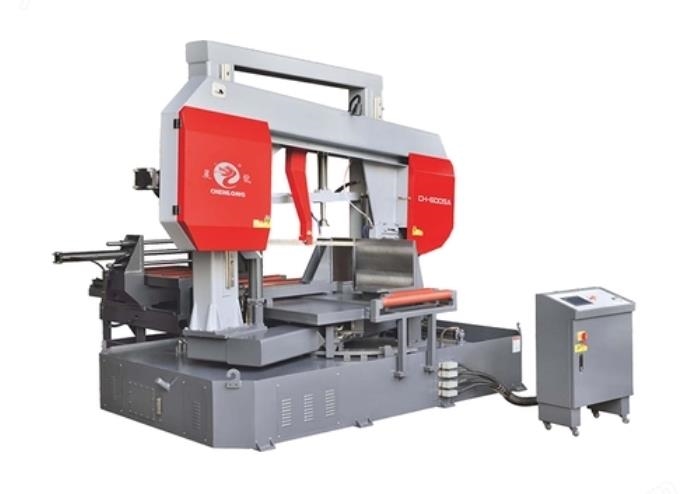

數控臥式轉角帶鋸床作為現代化金屬切割的關鍵設備，其高效與精準的性能源于內部多個精密系統的協同工作。理解這些核心組成部件，不僅是操作與維護的基礎，更是發揮設備最大潛能的關鍵。本文將系統拆解一臺典型數控臥式轉角帶鋸床的主要構成部分。
一、基礎結構與床身框架
床身是整個設備的根基，通常采用優質鑄鐵或鋼板焊接而成，經過時效處理以消除內應力，確保其在長期承重和切割振動下保持較高的幾何精度與穩定性。堅固的床身為所有運動部件提供了可靠的安裝基準。工作臺與床身一體或緊固連接，用于承托工件，其上通常安裝有V型鉗口或平口虎鉗，用于定位和夾緊待切割的圓料、方料或型材。
二、核心切割與動力系統
鋸架總成是執行切割任務的核心運動部件。它通過精密的旋轉軸安裝在床身上，可在數控指令驅動下實現0至45度的精確旋轉，以完成角度切割。鋸架上安裝有主動輪和從動輪，鋸帶張緊在兩輪之間。主電機通過皮帶傳動驅動主動輪旋轉，從而帶動鋸帶進行高速線性運動。鋸帶張緊機構負責提供適當的張緊力，這對切割直線度和鋸帶壽命至關重要。
三、數控與驅動控制系統
這是設備智能化與自動化的“大腦”。數控系統通常由工業計算機（CNC控制器）、可編程邏輯控制器（PLC） 和人機交互界面（觸摸屏） 構成。操作者通過觸摸屏設定切割長度、角度、次數等參數，PLC則協調各執行元件的動作。伺服驅動系統或液壓驅動系統負責接收控制信號，精確驅動送料油缸推動送料虎鉗進行自動定長送料，并通過旋轉編碼器或角度傳感器精確控制鋸架的旋轉定位。
四、液壓與輔助系統
液壓系統為設備提供強大的動力，主要包括液壓泵站、控制閥組、油缸和管路。它主要負責驅動主夾緊虎鉗和輔助夾緊裝置牢固固定工件，驅動鋸架進行平穩的進給切割運動，以及驅動送料機構。冷卻潤滑系統則由冷卻液箱、泵、管路和噴嘴組成，在切割過程中向鋸帶和工件切口持續噴淋冷卻液，以降低溫度、減少磨損并排屑。
五、安全與防護裝置
完備的安全系統是保障人機安全的必要設計。主要包括全封閉或半封閉的防護罩，用于防止切屑飛濺和人員接觸運動部件；急停按鈕分布于設備多個易觸及位置；液壓系統過載保護和鋸帶斷裂監測裝置能在異常時自動停機。此外，自動排屑器將切割產生的金屬屑自動輸送至集屑箱，保持工作區清潔。
每一部件的精密設計與制造，以及它們之間通過數控系統實現的協同，共同構成了數控臥式轉角帶鋸床高效、精準、可靠的切割能力。掌握這些部件及其功能，是進行科學操作、預防性維護和故障快速診斷的基石。
