簡述線軌數控立車關鍵組成部件的功能特點

—— 簡述線軌數控立車關鍵組成部件的功能特點

技術動態 2026年02月09日 13:41:45來源：江蘇美申美克精密機械（南通）有限公司 23

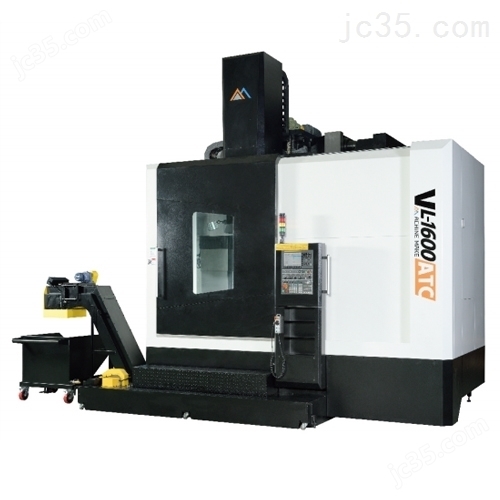

　　線軌數控立車憑借高剛性、高精度與高效率，廣泛應用于風電、船舶、能源、重型機械等領域的大直徑、高重量回轉類零件加工。其以垂直主軸布局+直線滾動導軌為核心特征，突破傳統滑動導軌限制，實現高速進給與微米級定位。以下為線軌數控立車關鍵組成部件的功能特點詳解：

　　一、高剛性立式床身與底座

　　整體鑄鐵結構：

　　經有限元優化設計，具備優異抗振性與熱穩定性；

　　對稱箱型筋板布局：

　　有效分散切削力，防止變形，保障長期加工精度。

　　二、直線滾動導軌系統

　　高負載滾柱/滾珠線軌：

　　摩擦系數僅為滑動導軌的1/20，進給速度可達30 m/min以上；

　　預緊可調設計：

　　消除反向間隙，提升重復定位精度（可達±0.003 mm）；

　　全防護罩+自動潤滑：

　　防止切屑、冷卻液侵入，延長導軌壽命。

　　三、大扭矩伺服主軸單元

　　內置大功率伺服電機直驅（或高減速比齒輪傳動）：

　　輸出扭矩高達數萬N·m，滿足重載粗車需求；

　　高精度主軸軸承組（雙列圓柱滾子+推力角接觸組合）：

　　支撐徑向與軸向復合載荷，主軸跳動≤0.005 mm；

　　支持C軸分度與剛性攻絲：

　　實現車銑復合加工，拓展工藝能力。

　　四、雙刀架/多工位刀塔系統

　　立式雙刀架布局（上下或左右）：

　　可同步或獨立加工，縮短非切削時間；

　　伺服驅動動力刀塔（8–12工位）：

　　換刀時間＜2秒，支持鉆、銑、攻絲等復合工序；

　　高剛性刀座接口：

　　保證刀具重復安裝精度。

　　五、數控系統與驅動單元

　　主流數控系統：

　　支持RTCP、自適應控制、防碰撞仿真等高級功能；

　　全閉環反饋（光柵尺+編碼器）：

　　實時補償熱變形與機械誤差，確保尺寸一致性。
