液位變送器，也叫液位壓力變送器，是基于液體靜壓與液位高度成比例的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳輸。液位變送器因其穩定性好、精度高、易安裝的優勢特點被廣泛應用于各種工業自控環境中，如石油、化工、冶金、水利水電、航空航天等。
液位變送器的種類有很多，目前市面上主要有差壓式、投入式、單法蘭、雙法蘭、靜壓式、吹泡式等，液位變送器的安裝相對簡單，使用方便，互換能力強。高品質傳感器的靈敏度非常高，因而響應速度快，能夠快速準確反映流動或靜態液面的細微變化，測量精度高。
從供電功能上分的話，液位變送器也可分為二線制的液位變送器和四線制的液位變送器，也就是俗稱的無源和有源液位變送器。
下面看一款來自昌辰的一款PH-YW系列的投入式液位變送器，也是基于上述原理，將充油芯體封裝在不銹鋼殼體內，將靜壓轉換成電信號，再經過微型信號處理電路，轉換成標準電信號，以供給記錄儀、數顯表、報警儀等進行記錄監控、指示和過程調節，也可直接與PLC、DCS系統連接。
這款投入式液位變送器的前端裝有防護帽，起到保護傳感器膜片的作用，同時保證了液體流暢的接觸膜片。該款液位變送器的防護等級為IP68，測量的精度有±0.25F.S、±0.5F.S。
液位變送器是一種可以將工業信號轉換成標準的電信號或其他信號，再傳輸到二次儀表，實現工業信號的測量、顯示、報警或者控制的儀表，因此液位變送器通常會和數顯表搭配使用，那么液位變送器和數顯表是怎么接線的呢？
在接線方面，如果是二線制的液位變送器（無源）連接數顯表，那么液位變送器和數顯表的接線是這樣的（如草圖所示）：液位變送器的+接到數顯表的外供電源的+，液位變送器的-接到數顯表的輸入信號+，輸入信號的-接到外供電源的-。

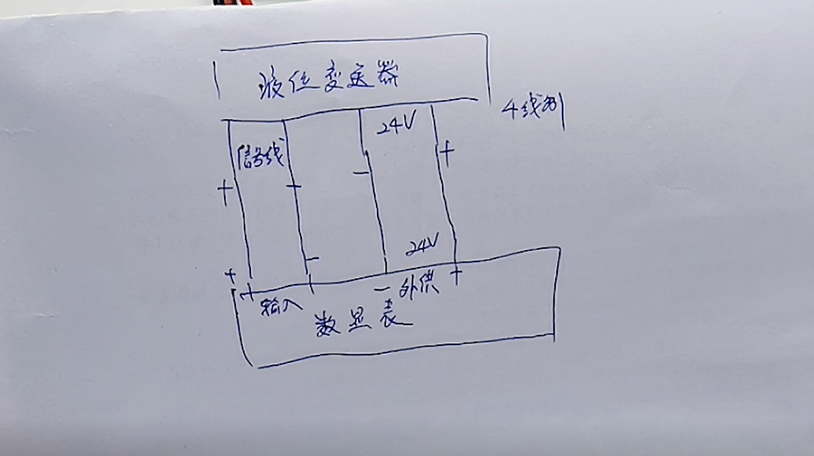

如果是四線制的液位變送器（有源）連接數顯表，那么接線是：數顯表的外供電源提供給液位變送器的電源輸入，然后液位變送器的信號線輸出接到數顯表的輸入（+對+，-對-），如草圖所示
最后通過對數顯表4個參數的設置實現對液位變送器的顯示：
①
inch：輸入類型的選擇
②
in-d：小數點
③
u-r：低值設置
④
f-r：滿度設置
液位變送器只是眾多工業儀表中的一種，其他還有壓力變送器、溫濕度變送器等變送器/傳感器、數顯表、電力儀表、記錄儀、隔離器等，工業儀表的品質也是良莠不齊，希望每個用戶都能擁有心儀的好產品。
我們的產品都有工程師去選材，選擇質量好、性能穩定，適合目前絕大部分企業用戶的好材料，再經過研發、測試、生產等系列過程，才能制造出企業用戶喜愛并且回購率高的好產品。
