5.2×10米動梁動臺式數控龍門銑床

5.2×10米動梁動臺式數控龍門銑床

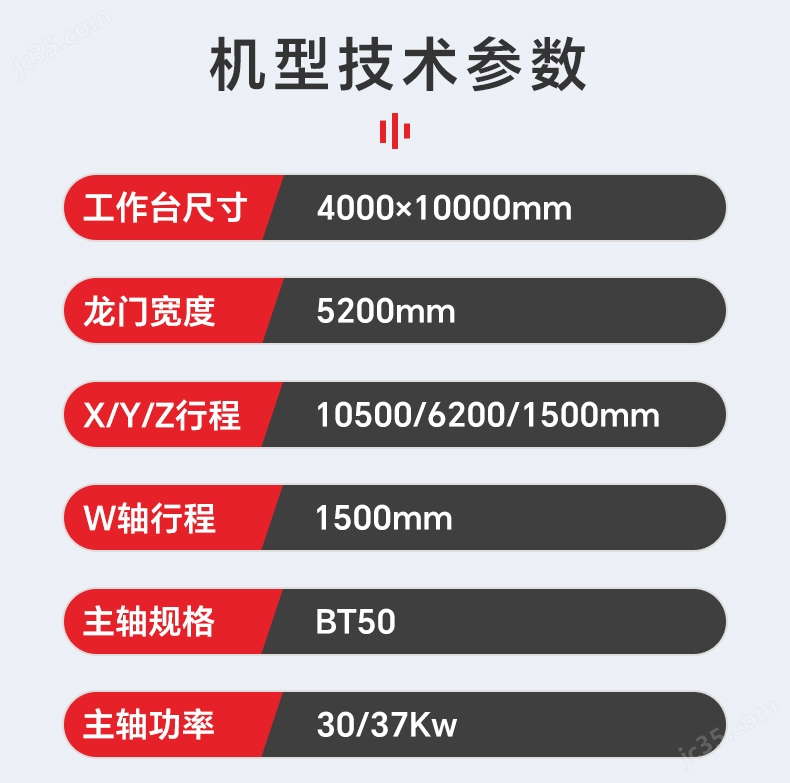

龍門寬度：5200mm

工作臺尺寸：4000mm×10000mm

工作臺承重：40噸

XYZ軸行程：10500/6200/1500mm

W軸行程：1500mm

主軸規格：BT50

主軸功率：30kw（可選配37kw）

切削速度：1-6000mm/min

主軸轉速范圍：20-4500rpm

更多動梁動臺式數控龍門銑床型號、技術參數與配置方案；

請點擊動梁動臺式數控龍門銑床列表頁了解更多該系列機型；

若您想查看其他如定梁式、動柱式、動梁式、高架橋式龍數控龍門銑床機型；

請點擊數控龍門銑床設備分類頁，可瀏覽全部機型，選型更高效！

5.2×10米動梁動臺式數控龍門銑床 產品優勢介紹

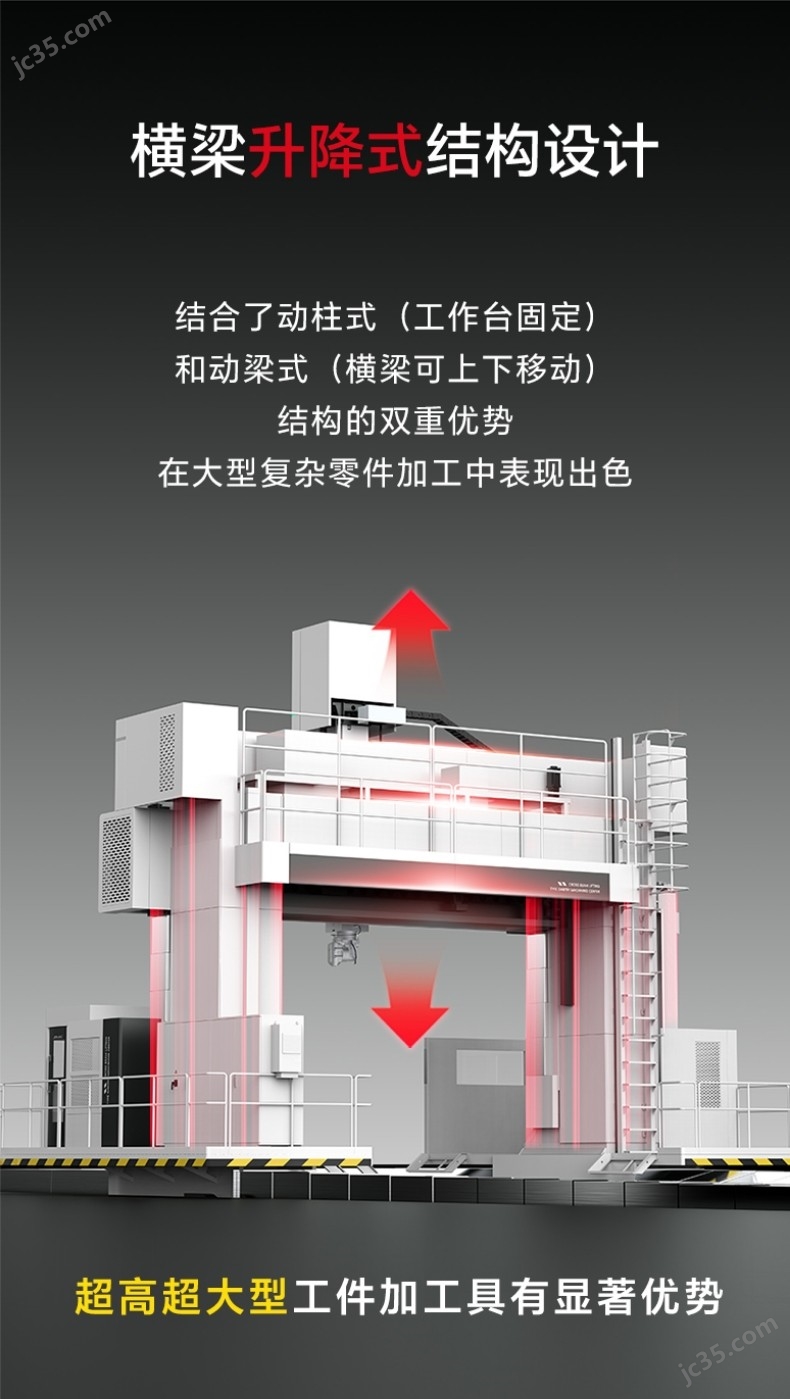

一、動梁結構，穩定與靈活并重

該機型采用動梁+動臺復合結構設計，橫梁隨Z軸升降運動，工作臺沿X軸移動，形成雙運動協調加工模式。

既保留了定梁機型的整體剛性，又具備動梁結構的加工靈活性，特別適合多層高度、大行程零件的精密加工。

采用高強度鑄鐵整體鑄造，有效釋放殘余應力。

立柱與橫梁通過高精度導軌連接，配合加寬底座支撐，保證整機在長行程切削時仍保持穩定不抖動。

二、靈活選配，適應多種工況

喬那科動梁動臺式系列機型可根據客戶工件尺寸，工藝等特點靈活選配，滿足不同加工需求。

主軸類型：可選直聯式、齒輪箱式、齒輪頭式、電主軸驅動；

數控系統：可選配發那科、西門子等數控系統；

驅動特性：齒輪箱主軸具備高扭矩輸出，鑄鐵等重切削工況，實現高效精加工；

滑枕結構：Z軸標配500×500全包方滑枕，可選配Z軸4線軌、T型滑枕，增強抗扭剛性與運動穩定性；

冷卻系統：主軸恒溫冷卻與熱補償系統并用，有效抑制熱漂移，提高長時間運行精度；

三、精密檢測，全流程把控

每一臺龍門機床在出廠前都經過嚴格的精度控制流程：

設計階段：采用有限元分析（FEM）優化梁體與立柱剛性，提前預判受力與變形；

加工階段：核心件由進口母機完成加工，關鍵尺寸實現數據化追蹤；

裝配階段：執行標準化裝配工藝，包含扭矩控制、幾何校準與導軌貼合檢測；

出廠檢測：整機通過激光干涉儀、球桿儀、主軸動平衡測試與長效負載試切；

整機經52項精度檢測驗證后出廠，確保“開機即精度、試切即穩定"的品質標準。

四、加工能力，兼顧重切削與高精度

喬那科動梁動臺式數控龍門銑床特別適合超高、超大、超長型零件或異形工件加工。

設備可實現銑、鉆、鏜、鉸、攻絲等多工序聯動，實現五面加工與復雜曲面一次成型。

應用于汽車模具、工程機械結構件、軌道交通、風電法蘭、航空航天及能源裝備等行業。

配合自動排屑、中心出水、冷卻液循環與智能潤滑系統，整機運行穩定高效，長時間保持精準加工能力。

五、制造實力，精密鑄就品質

喬那科數控坐落于江蘇宿遷，占地230畝，擁有15萬平方米現代化廠區，涵蓋機加工、裝配、電氣、檢測、鈑金噴涂等完整制造體系。

在全國設有20多個售后服務網點，提供從方案選型。

支持遠程技術支持與現場快速響應，提供備件庫與系統升級服務，確保設備長期運行的可靠性與穩定性。
