4.3×12米定梁動柱式數控龍門銑床

4.3×12米定梁動柱式數控龍門銑床

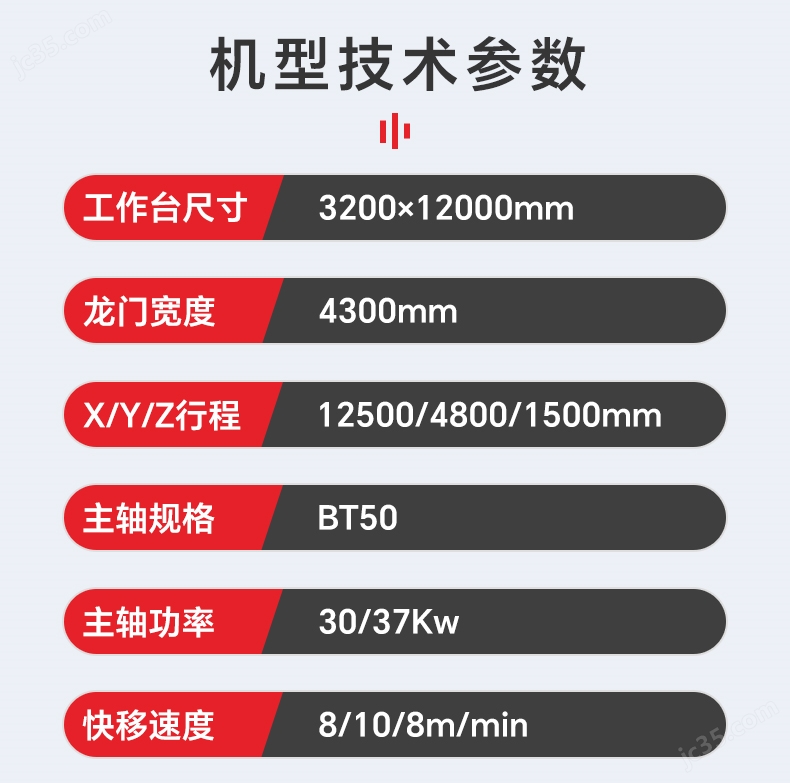

龍門寬度：4300mm

工作柱尺寸：3200mm×12000mm

工作柱承重：15000kg/㎡

XYZ軸行程：12500/4800/1500mm

主軸規格：BT50

主軸功率：30kw（可選配37kw）

快移速度：8/10/8mmin

切削速度：1-6000mm/min

主軸轉速范圍：20-4500rpm

更多定梁動柱式數控龍門銑床型號、技術參數與配置方案；

請點擊定梁動柱式數控龍門銑床列表頁了解更多該系列機型；

若您想查看其他如定梁式、動柱式、動梁式、高架橋式數控龍門銑床機型；

請點擊數控龍門銑床設備分類頁，可瀏覽全部機型，選型更高效！

4.3×12米定梁動柱式數控龍門銑床，采用龍門框架移動與固定工作柱式結構設計，機床具有占地面積小、承載能力強，加工范圍廣等特點，適用于超長、超大工件的精密加工，是能源裝備、軌道交通、船舶制造、航空航天等行業的理想選擇。

一、結構穩固，支撐大行程

定梁動柱系列采用定梁、工作柱固定、雙立柱橫梁移動的結構形式。相比傳統機型，動柱式結構在超大工件加工中展現出更強的穩定性和承載力。

立柱與橫梁均采用大截面高強度鑄件，經兩次回火與應力消除處理，有效避免長時間加工產生的變形。

二、主軸系統 · 高扭矩直聯驅動

標配直聯 + BF減速箱結構主軸系統，兼顧高扭矩與低熱漂移特性。

BF減速箱在低速段提供強大扭矩，滿足鋼、鑄鐵、模具結構件等工況的重切削需求；在高速段運行平穩，實現高效精加工。

可選二段減速箱、齒輪頭、中心出水系統，支持延伸頭或自動銑頭等附件擴展。

三、全流程檢測，精度可追溯

每一柱GMD系列機床在出廠前均要經歷幾何精度檢測、球桿儀測試、主軸動平衡驗證以及長效負載試切。

所有檢測數據統一歸檔，實現全程追溯，客戶可在廠內進行預驗收打樣，直觀驗證加工效果。

四、應用場景，覆蓋廣泛

憑借大行程、大跨度的優勢，GMD系列定梁動柱式數控龍門銑床廣泛應用于：

軌道交通：車體骨架、轉向架加工

船舶制造：大型骨架件、甲板結構件

能源裝備：風電機艙、大型支撐結構件

航空航天：長結構件、復雜框架件

模具加工：大型沖壓模具、汽車覆蓋件模具

針對不同場景，喬那科提供行程定制、主軸配置擴展、刀庫與附件銑頭選配，幫助客戶打造專屬加工解決方案。

五、長期伙伴，穩定可靠

憑借強大的結構剛性和長行程控制能力以及全流程檢測標準，GMD系列在動柱式數控龍門銑床市場中贏得了客戶的廣泛信賴。
